Extra: Sonoff, creando luces inteligentes

Aquí veremos como usar un Sonoff para encender y apagar una luz cualquiera de forma remota, ya sea con el móvil, por un temporizador o usando Google Home / Alexa.

El Sonoff es un producto de la empresa ITLead que entra en la categoría de los "Smart Wi-Fi Switch", es decir, que nos permite controlar el paso de electricidad de forma remota.

Sería el equivalente a tener una Arduino con el chipset ESP8266 (módulo para darle wifi) y un relé. Pero más pequeño y por solo 5$!

Mide aproximadamente unos 8x3 centímetros y tiene un pequeño LED verde indicando la conectividad al wifi.

Hechos los preámbulos, vamos a ver cómo conseguir controlar una luz con la voz o el móvil.

#1 - Comprar

Yo obtuve los Sonoff en Bangood, pero se pueden comprar también en su página oficial u otros proveedores en internet. El precio no suele variar demasiado.

#2 - Preparativos

En mi caso quería controlar una luz que tengo al lado de la tele, para poderla apagar o encender sin tener que levantarme del sofá! :P

Esta conexión va a ser bastante sencilla, pues al ser una lámpara de pie, ya tiene el cable fuera que se conecta a la corriente, con lo cuál solo hará falta cortarlo en instalar en Sonoff en medio.

En caso de ser una luz de techo o un fluorescente, habría que sacar un poco la lámpara y ponerlo donde veamos el cable eléctrico.

Recordad siempre trabajar con la electricidad desconectada!! Ya sea desenchufando la lámpara como este caso, o cortando la electricidad general en el cuadro eléctrico.

Necesitaremos únicamente unas tijeras, pelacables y un destornillador plano pequeño para la regleta del Sonoff. Si no tenemos un pelacables podemos usar con cuidado las tijeras.

#3 - Instalación

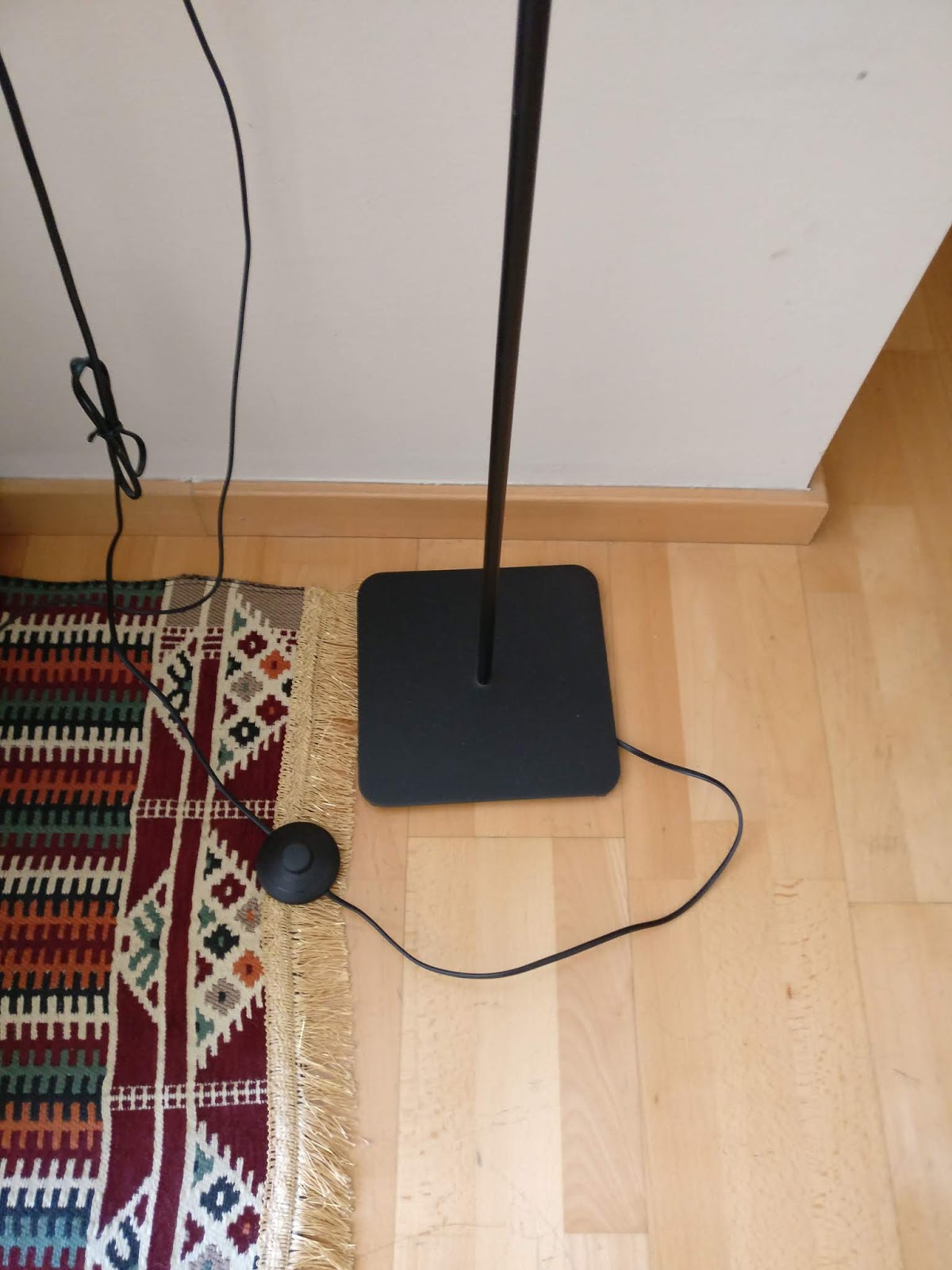

Primero de todo miramos dónde instalar el Sonoff. Idealmente debería quedar reposando y no colgando, así que lo instalaremos en una parte del cable cerca de la lámpara para que quede apoyado en el suelo.

Pelamos el cable negro unos 1-2cm y veremos que dentro hay un cable Azul y uno marrón.
El azul siempre es la tierra/neutro (N)
El marrón es el cable de fase/positivo (L). En otros cableados podría ser negro o gris.

Debemos pelar también los cables azules y marrones, para que salgan los filamentos de cobre que son los que conducen la electricidad. Mucho cuidado a la hora de pelarlos de únicamente cortar la protección y no los cables de cobre de dentro.

Enrollamos los cables de cobre un poco entre sí para que estén bien compactos y unidos y los introducimos todos en sus correspondientes ranuras del Sonoff. Mirando que el Azul vaya a la N y el cable Fase a la L.
Asegurarse también que el lado del cable general que va a la corriente se ponga en el lado INPUT del Sonoff, y la parte que llega a la bombilla vaya conectada al OUTPUT.

Atornillar bien una vez están los cables dentro y asegurarse que quedan bien fijados tirando suavemente de cada uno de los lados.

Ya tenemos pues el Sonoff instalado, ahora toca conectarlo y ver cómo funciona!

#4 - Conexión

El fabricante de Sonoff nos pide descargarnos una app para poder configurarlo llamada eWeLink y registrarnos como usuarios. Esta es la manera más fácil de hacerlo funcionar y la que veremos ahora, pero existen alternativas.

Si no queremos darle a ninguna empresa acceso a nuestro Wifi y gestionarlo nosotros, deberemos instalarle un firmware distinto al Sonoff. Hay muchos actualmente disponibles que podemos encontrar, así como un tutorial, buscando por internet.

Tener el Sonoff bajo nuestro control, también nos permitirá conectarlo por ejemplo a un servidor propio que tengamos gestionando toda la domótica de la casa, por ejemplo en una Raspberry. De estar interesados en este camino, recomiendo echarle un vistazo a Home Assitant como servidor

Creamos una cuenta en la app y nos aseguramos que el Sonoff está bien conectado a la electricidad viendo que el led verde parpadea lentamente.

Mantenemos apretado unos 5 segundos el botón negro pequeño del Sonoff hasta que el led verde empiece a parpadear más rápido.

Entonces en la app, le damos al botón "+" para añadir un nuevo dispositivo y seguimos el proceso.

Una vez terminado, podremos ponerle un nombre y se nos añadirá nuestro dispositivo en la aplicación! En mi caso lo he llamado "TV lamp".

Ya pulsando el botón de encendido, podremos encender y apagar la lámpara con el móvil! Además la app nos permite ponerle temporizador o hacer que se enciende a ciertas horas determinadas.

Para darle una vuelta más de tuerca, vamos a conectarlo también con un Google Home que tengo en casa.

Simplemente entraremos en la app de Google Home, en el menú lateral elegimos "Control de la casa" y añadimos un nuevo dispositivo. En la lista debemos encontrar "Smart We Link" y conectarnos con la cuenta que creamos anteriormente.

Al final del proceso tendremos ya nuestro Sonoff conectado con Google y lo podremos controlar desde cualquier dispositivo que tenga el Google Assitant.

Vamos a probarlo!

Y esto es todo! Con este método podemos tener el control eléctrico de la casa de forma rápida, fácil y barata.

No dudéis en explicar vuestras creaciones en los comentarios! :)
